MY WORK::701A
[LATEST]
Heater: 8V7.5A

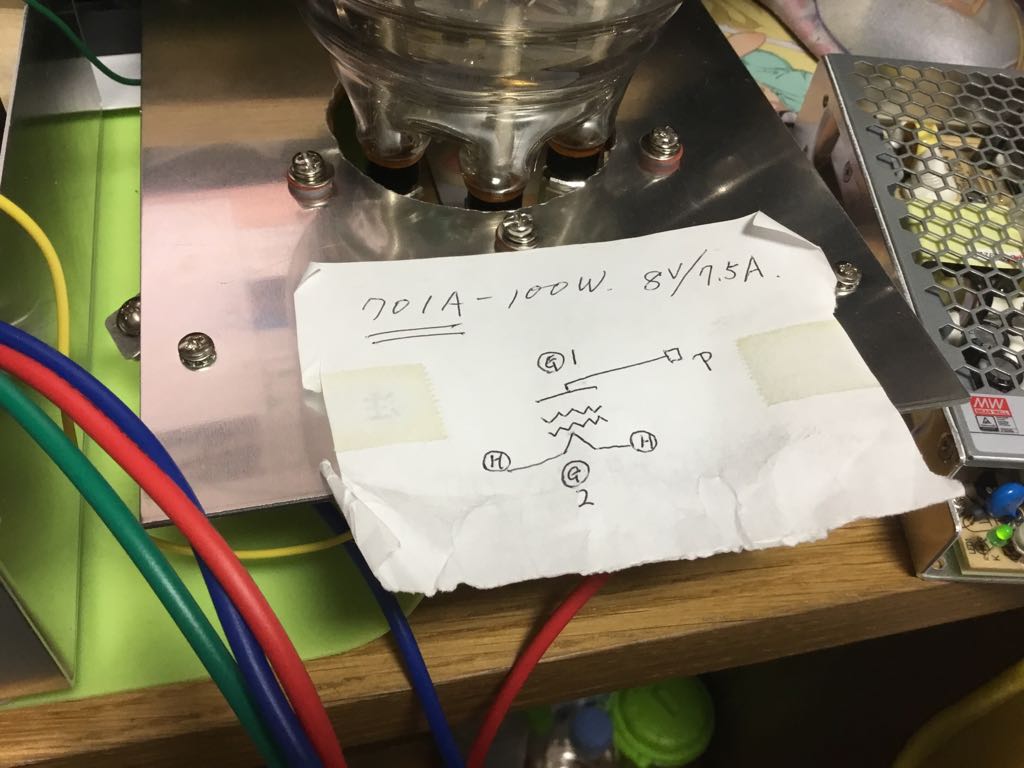

データシートには、ピン配置が記載されていないのだけど、カソード電極が、ヒーター端子のどちらかに接続されている。外観から見ても、カソード電極が、ヒーター端子のどっちに接続されているか分からない。電圧ゲインが高めなので、入力に可変抵抗器でボリュームを入れるのが良さそう。

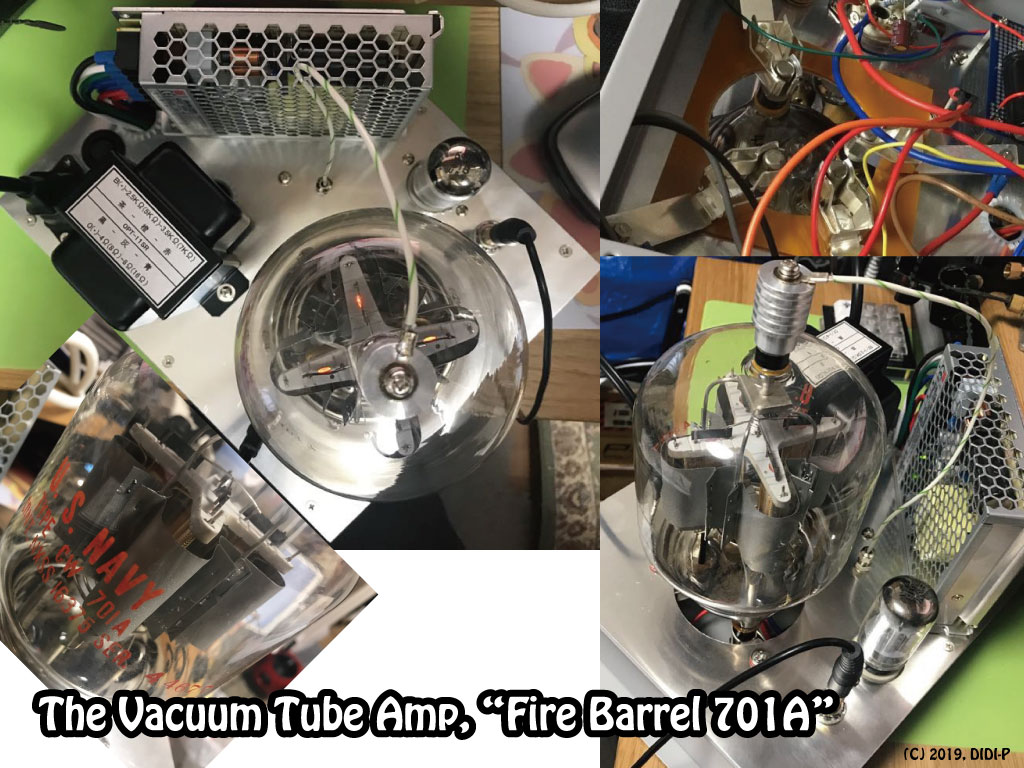

ニックネームは、「Fire Barrel 701A」。
[TRIAL AND ERROR]

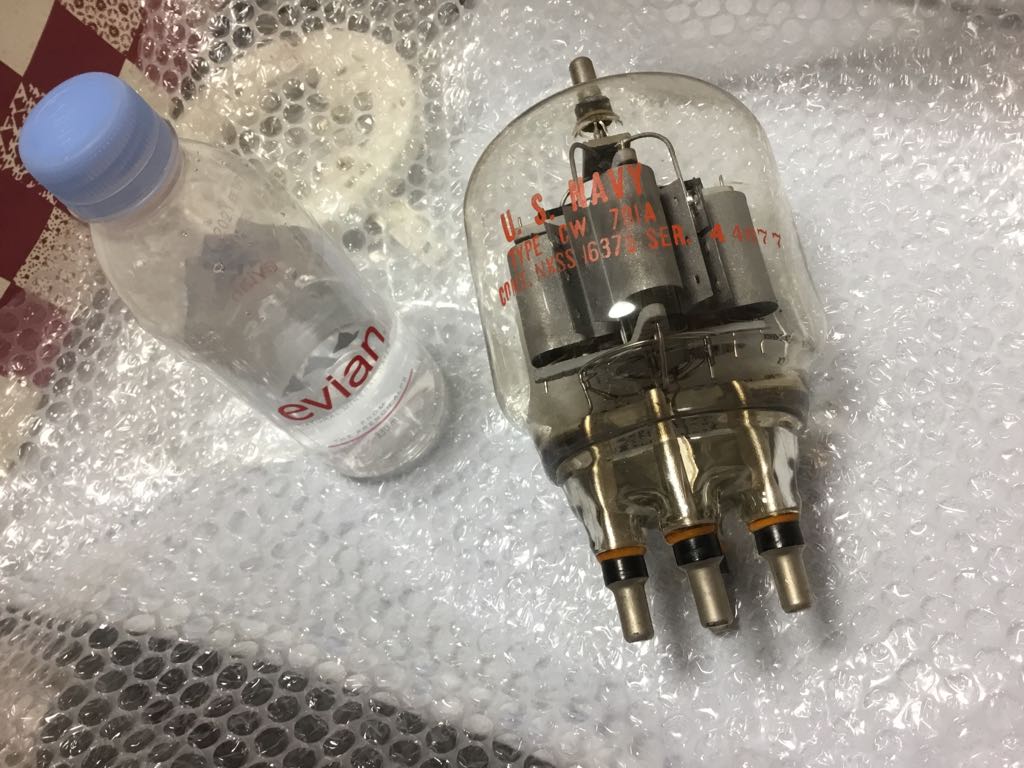

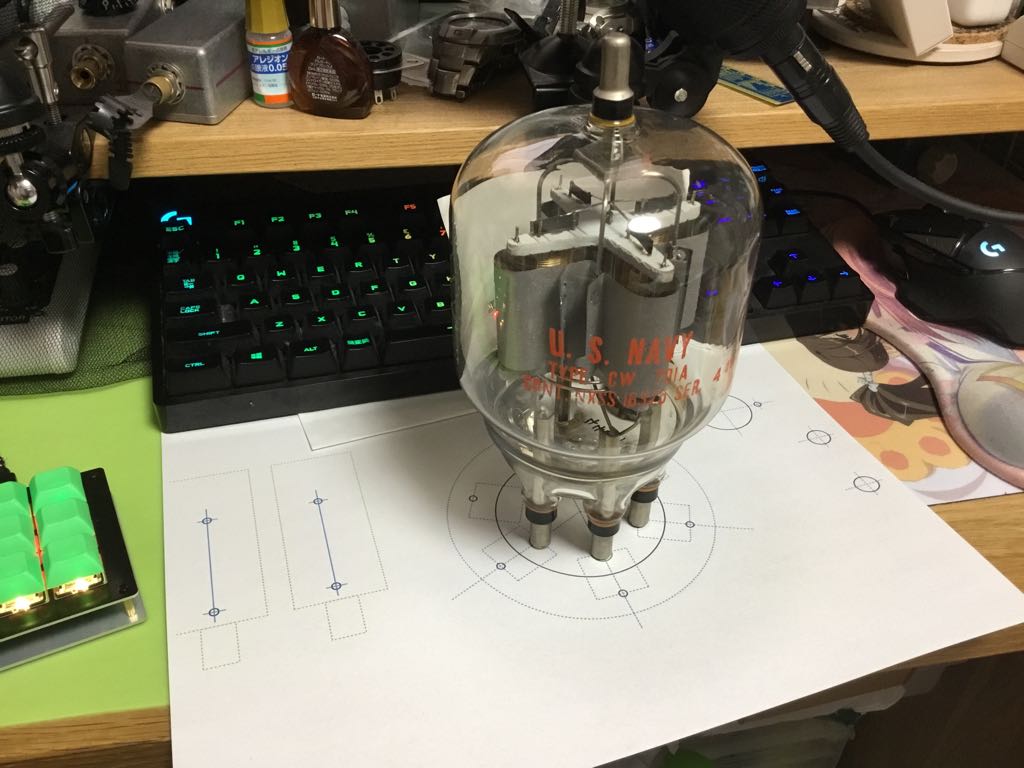

外観からだと、カソード電極が、ヒーター端子のどっちに接続されているか分からない。

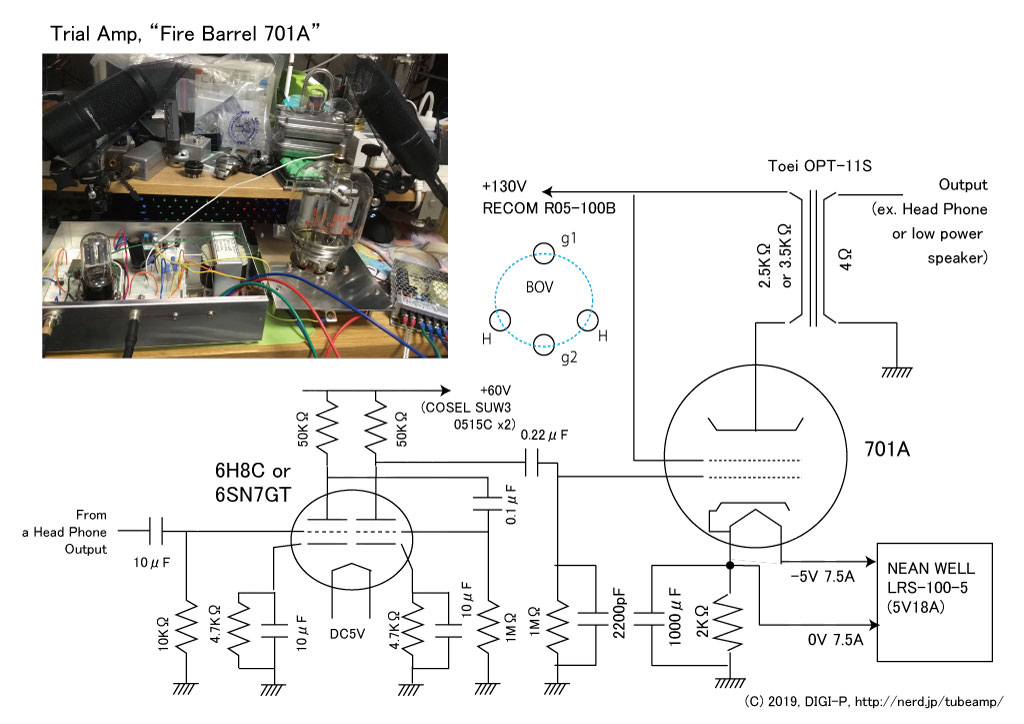

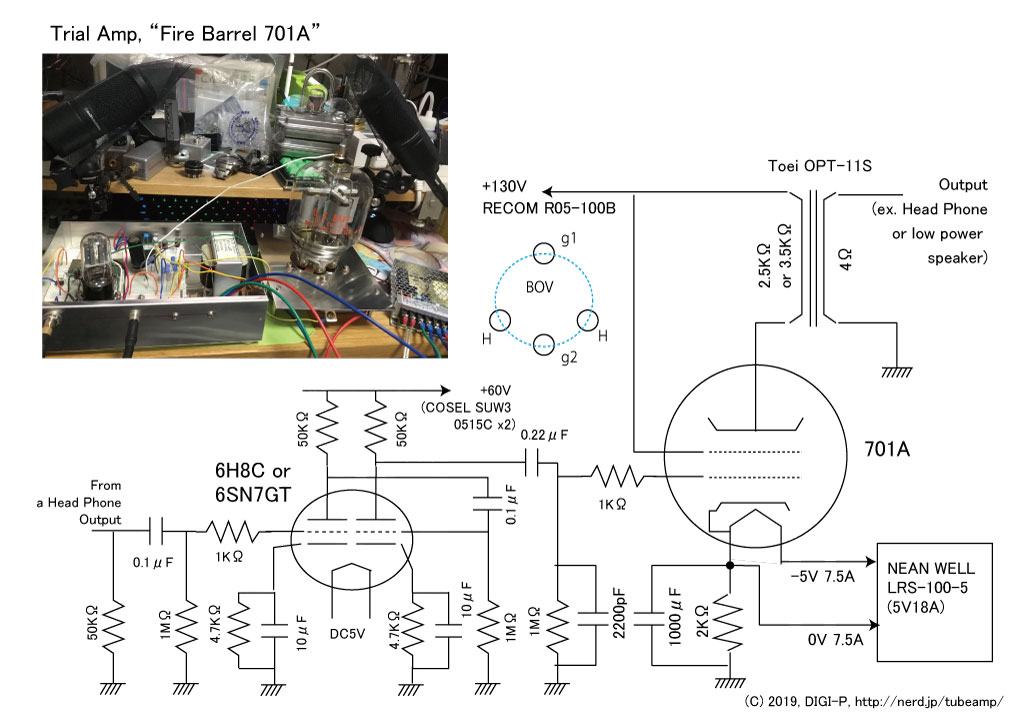

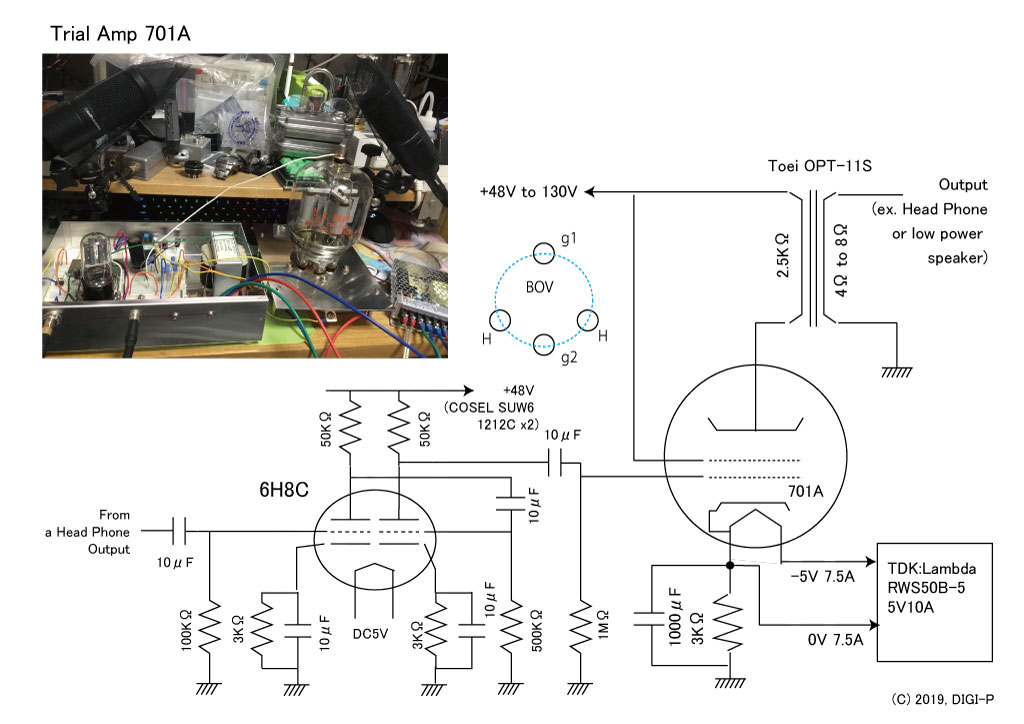

下回路図： 真空管を前段に使うと、Bluetoothレシーバから入ってくるきりきり音ノイズを、かなり増幅してしまう模様。
